Предшественники ПЛК – К1-20, МС2102 – история создания первых отечественных АРМов

Уважаемые коллеги, с удовольствием делимся экскурсом в прошлое отечественной автоматизации и публикуем историю, рассказанную Михаилом Непомниным — начальником КБ автоматизации ЭПО «Сигнал» о создании одних из первых отечественных аппаратных и программных средств АСУ ТП.

В уже далеком 1988 году я после окончания университета и 5 лет работы в элитном цехе регулировщиком РЭА я перешел в ОМА (отдел механизации и автоматизации), в новое бюро автоматизации поверочных работ (КБ АПР сокращенно). Часть инженеров местного политехнического института калымила, внедряя нам автоматизацию проверки выпускаемой продукции. А мы были у них на подхвате и учились уму разуму или постигали тонкости автоматизации.

Продукцией же были специальные датчики давления, выпускаемые для военных — они производились двух типов. Нас этом я заканчиваю рассказ про сами датчики, поскольку это секретная продукция. А вот автоматизированные рабочие места для их проверки при выпуске секретом не являются. Про них я могу говорить свободно. Тем более, что АРМы сейчас уже не работают на выпуске, заменены на новую модификацию. Так что я даже коммерческую тайну не выдаю.

И так, в конце 1987 года создалось КБ, а в апреле 1988 года я перешел туда инженером-программистом. Вроде бы так моя должность называлась. КБ было преимущественно молодежное. Руководил им грамотный товарищ, который через полгода стал замом Главного инженера, а я стал начальником КБ.

Политех разрабатывал нам АРМы проверки и один АРМ «центральный процессор» для управления процессом и ведения архивов, как на бумажном носителе, так и в электронном виде. Женская часть КБ разбиралась с КД по проверки и помогала в языке высокого уровня ТурбоБейсик сочинять политеховцам программу центрального процессора. Вернее, разрабатывали прогу девчонки при постоянном контроле и подсказке работников политеха. А мужеска часть КБ, на тех же условиях разрабатывала в ассемблере программу для контроллера К1-20 микропроцессорной 580-й серии микросхем.

И не смейтесь над нами. Никаких Виндоус тогда еще не было, ТурбоБейсик был крутой язык и в ассемблере было не западло писать программу. Напомню, что это был далекий 1988-й год. Мы планировали писать программу центрального процессора на отечественной ЭВМ ДВК, но потом разжились IBM-ками. И если на ДВКшках мы в редкие минуты отдыха гоняли компьютерную игру Тетрис, то на IBMках начали кроме игр серьезно изучать языки высокого уровня типа Турбо- и Квикбейсика.

Поскольку я в университете прослушал курс лекций программирования на Алголе и Фортране, а также прошел практику по программированию, я тоже начал вместе с дамами нашего КБ программировать на Бейсике. А не осваивал один ассемблер для К1-20. Изучение Бейсика мне кстати очень пригодилось в дальнейшем. Ну об этом потом. А пока расскажу о составе и характеристиках контроллера К1-20. Это его типовое что ли название. Реально у нас были две опции контроллеров с шифрами МС2702 и МС2721.

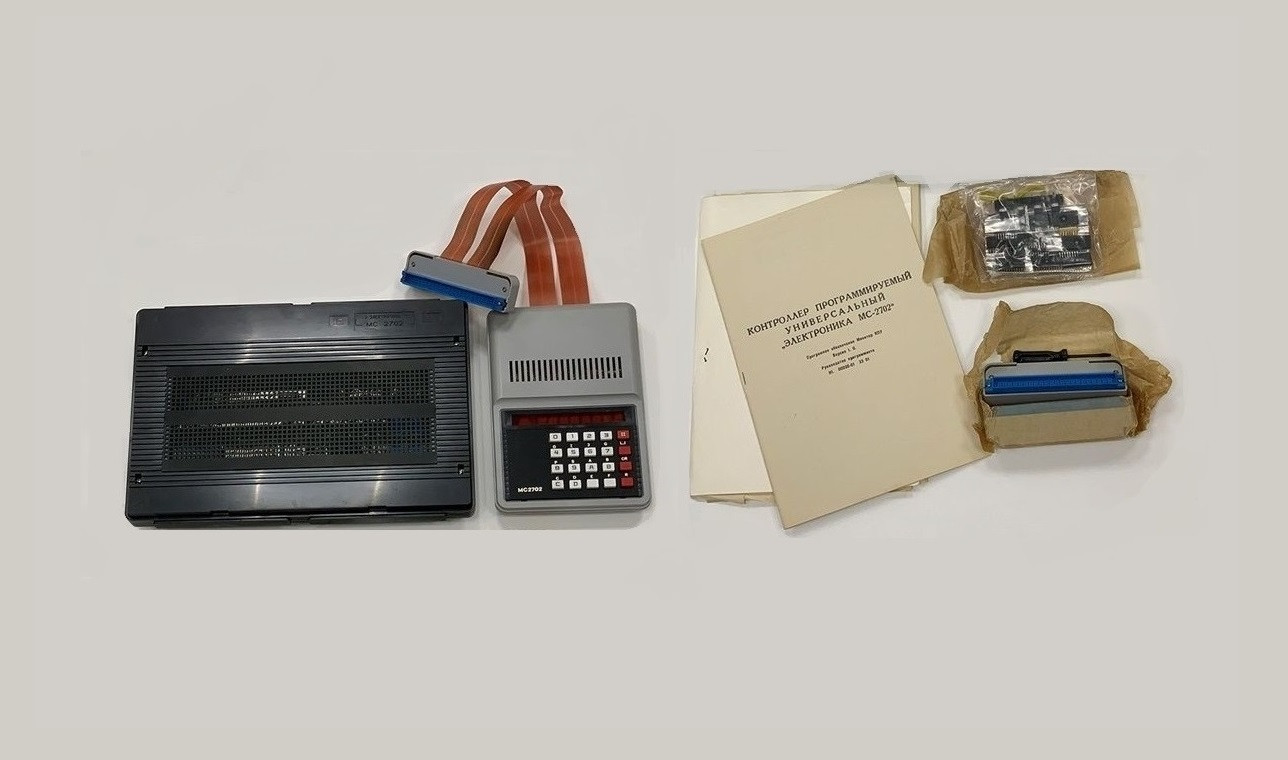

На рисунках видно, чем они отличались друг от друга, но в общем и целом контроллеры были почти одинаковы.

Питание 5В было мощное — 3А. Контроллер грелся, но работал. Скажу, что мы успели поставить три АРМа в одном цехе и один в другом. Работа кипела. Собирались внедрять программу «центральный процессор» и увеличивать количество АРМ и диапазон охвата. Но (как часто в жизнь вмешивается это чертово «Но») наступила конверсия и датчики стали нужны в значительно меньших количествах, а с ними не стала нужна и наша автоматизация.

Хотел привести краткие технические характеристики контроллеров, но у меня документации давно нет. А в интернете что-то не нашел. Поэтому пишу, что помню.

Эти контроллеры содержали полноценные микропроцессорные комплекты 580-й серии. С контроллером прямого доступа к памяти, контроллерами прерываний и последовательного интерфейса. Разница была в конструкции пульта и количестве разъемов.

У МС2702 было 3 разъема, но большие. У МС2721 — 5, из которых 4 — меньшего размера, а пятый — такой, кажется, как у МС2702.

В коробочке в фольге микросхема ППЗУ для прошивки пользовательских программ. ЗИП в конденсаторную бумагу завернут, кроме картонной упаковки. Маленькая отвертка присутствует. В общем — кайф или мечта автоматизатора советских времен. Итак, переходим к основной части.

Состав АРМ:

1. Контроллер МС2702 (2721)
2. Блок питания контроллера ГН 09-01
3. Вольтметр В7-28 (В7-34)
4. Блок сопряжения
5. Жгуты

Один тип контроллеров для потенциометрических датчиков, другой — для индуктивных. За давностью лет и начинающимся склерозом, не помню, какой для каких датчиков применялся. Зато помню, какой вольтметр для чего служил. Поскольку В7-28 мог измерять напряжение в долях от опорного, но не мог работать с переменным напряжением, он обсчитывал потенциометрические датчики.

А вольтметр В7-34 работал с индуктивными датчиками. Они питались от напряжений с частотой 400 Гц или 2000 Гц, и спокойно обсчитывались умеющим измерять переменку В7-34. Для потенциометрических датчиков опорное напряжение бралось со штатного блока питания ГН 09-01. Индуктивные же запитывались со специализированного блока переменного тока заводской разработки.

Блок сопряжения состоял из отдельного корпуса и платы коммутации и платы связи с вольтметром. Плата коммутации осуществляла перебор датчиков на коллекторе. Плата вольтметра программировала вольтметры и посылала команду «Пуск» при считывании данных с каждого проверяемого датчика. Корпус служил для подсоединения плат и соединения разъемов внешних жгутов.

Жаль, что у меня нет фото АРМа целиком, фото блока сопряжения и схем АРМа. Могу только по памяти изобразить функциональную или структурную схему АРМа и блока сопряжения.

Все пропало в период перестройки и дикого капитализма. И так промышленный уклад у нас в стране был не очень крепкий. А в период позднего Горбачева и Ельцина стал вообще ни в дугу.

Документацию выкидывали, оборудование расхищали, считали, что тем, кто не производит материальные ценности платить надо минималку или вообще выгонять с работы.

Хорошо сейчас процесс потихоньку налаживается.

——-

Еще раз благодарим Михаила Непомнина за рассказ, а также дополним его историей развития Московского завода тепловой автоматики (МЗТА), а точнее кратким перечнем приборов автоматизации, также предшественников современных ПЛК, которые были созданы до событий, о которых идет речь в статье, то есть до 1988 года.

1. 1955-60 гг. — первый электронный прибор — ЭР-111-К — «КОМЕГА», дифференциальные манометры и электронные приборы регулирования — РБ-100
2. 1960-е — комплекс — КРИСТАЛЛ, регулирующий прибор импульсного действия с бесконтактным выходом — РПИБ, дифференциатор ламповый — ДЛ-Т, электронные сигнализаторы и ограничители температуры ЭСП-К, ЭОС-Т
3. 1974 — регуляторы энергетических установок — КАСКАД, КОНТУР
4. 1975 — прибор регулирующий — Р25, прибор корректирующий — К15.3
5. 1981 — прибор контроля пламени — Ф34
6. 1982 — фотодатчик низкочастотный — ФДЧ, блок управления релейного регулятора — БУ21
7. 1983 — индикатор положения — ИПУ
8. 1984 — устройства для автоматизации промышленной энергетики и теплоснабжения — Р29
9. 1986 — программируемый регулятор — ПРОТАР
10. 1987 — многофункциональные регуляторы ТЕПЛАР, ПРОЛОГ, прецизионный регулятор температуры — ПРОТЕРМ
